さあそれでは、リペア作業へと参りませう！どこまで使えるようになるかは、わかりませんけどね。(^_^)
まずは、ブリッジですねぇ。(~_~;)

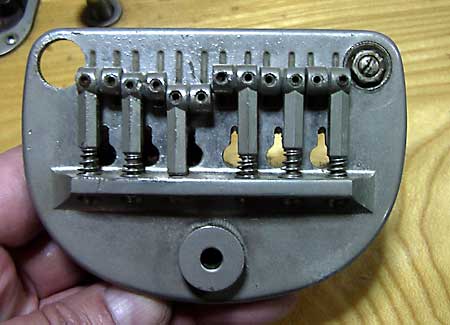

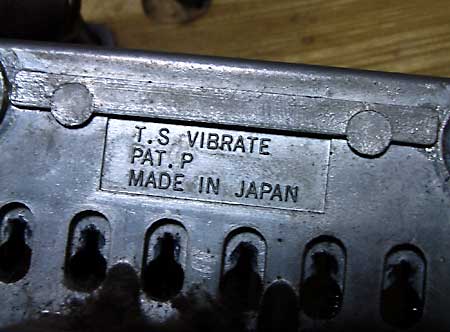

この "T.S VIBRATE"。グレコオリジナルでありますが、たぶんですが、２点止めのトレモロブリッジって、これが世界で最初なのかなぁ？裏面にはちゃんと刻印がありますねぇ。磁石はくっつかないので、材質はアルミ・・・？？

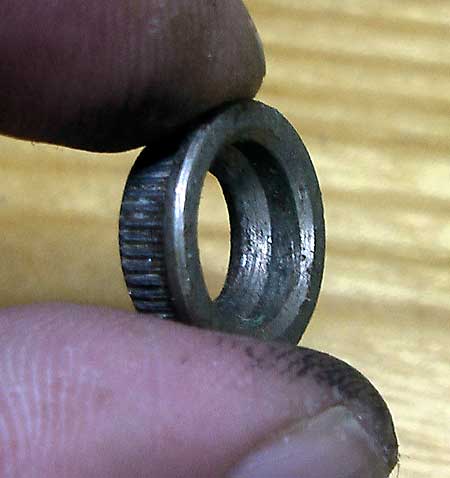

左側のスタッドと接する所のナットというか、ワッシャーというか、それが外れております。これをなんとかしないとね。外れているのは下のパーツ。
このリングの内側はナイフエッジ状に割と鋭い状態にはなっていますが、フロイドローズのナイフエッジほどの鋭さではないですね。

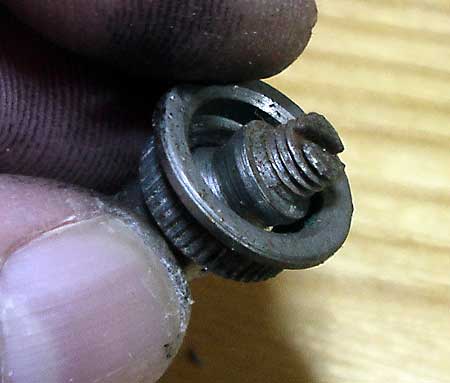

そしてスタッド側にもフロイドローズのように溝があり、ここがやじろべえの支点になりますね。フロイドローズはそれこそナイフエッジと呼ばれるようにかなり鋭いですが、こいつはそれよりはちょっと丸い？というか、接点が滑らかに位置を動けるように丸みがあるような印象です。
1978年当時にこれを発明したグレコのスタッフは、優秀でしたねぇ〜！

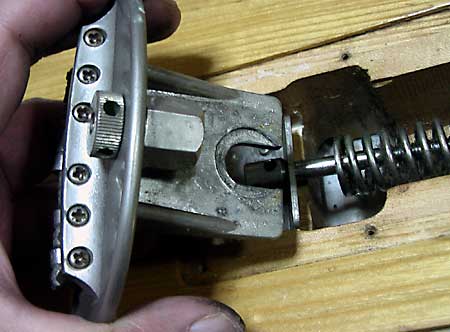

ブリッジ裏の現在で言う所のサスティーンブロックに当たる部分は、割と薄いです。で、真ん中にスプリングの心棒を通すための切り込みが空いています。前のページでも書きましたが、せっかくのスルーネック構造がこの "GO"のウリですので、なるべく穴を小さくしたい、という思想が感じられますね。トレモロの穴はかろうじてスルーの木の内側ぎりぎりに収まっております。今じゃスルーネックでもストラトタイプの穴がでっかく空いているのが普通になっちゃいましたけどね。

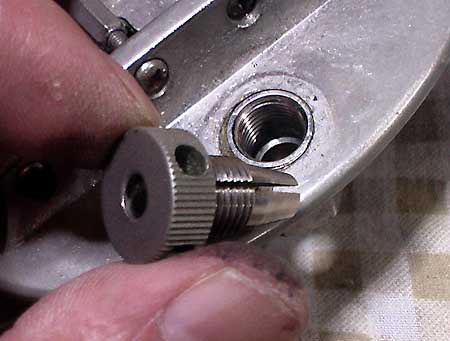

アームの取り付け部分も、考えられております。今回購入したこいつは、アームは欠品だったのですが、"GO"用のアームバーってのも独特なのですよね。差し込み部分にはネジは切られていない 5mm 径なのかな？で、上のように先割れになっているパーツを閉めてゆく事で、アームをじわじわと締め付けて、回転トルクを調整できるようになっています。そして、アームの取り付け位置がブリッジの真ん中、ってことでまっすぐなアームだと演奏の邪魔になるので、本来のアームは独特のカーブを持っていて、しかもかなりの長さのある奴・・・・・のはずです。とりあえずアームバーは手持ちの 5mm 系のものでネジの切ってないストラトタイプのものを流用しました。

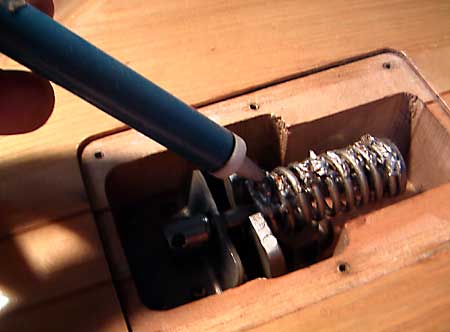

さて、まずは裏のスプリングにゴテゴテと付いている半田を溶かして、ハンダ吸い取り器でとってゆきます。

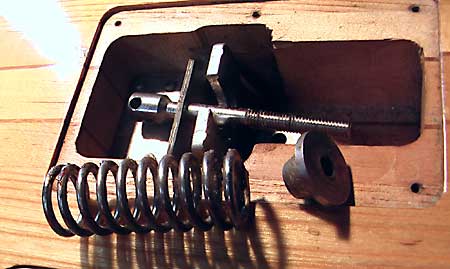

上は、きれいにしてバラした所。心棒の先に帽子のようなスプリングの抑えが付いていて、ネジになっている心棒を回す事でスプリングのテンションを調整できるようになっています。

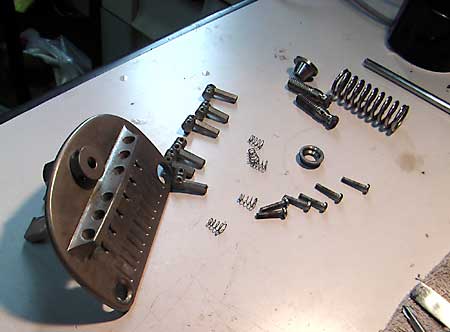

んじゃ、ブリッジの分解掃除と行きましょうか！
さすが３０年ものでして、新品のようにピカピカにはなりませんでしたが・・

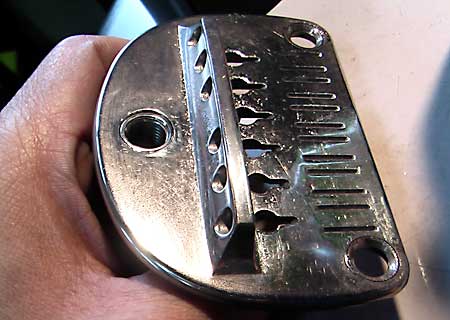

まぁ、こんな所まで磨きました。クロムは磨きがいがありますね。ゴールドメッキだったらとっくにはげてボロボロのはず・・・・
で、問題の外れているナットは・・・・・

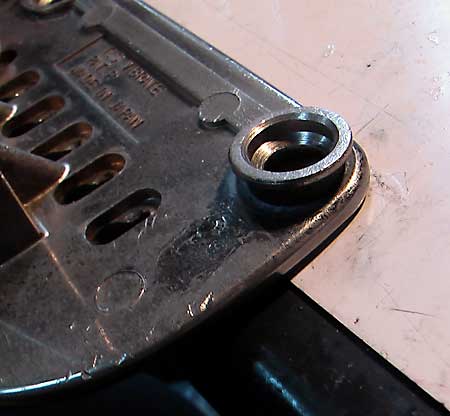

とりあえず、裏からハンマーで叩き入れてみました(^_^;)。けっこうちゃんとはまった感じではあります。
で、組み立てていて、問題発覚！！

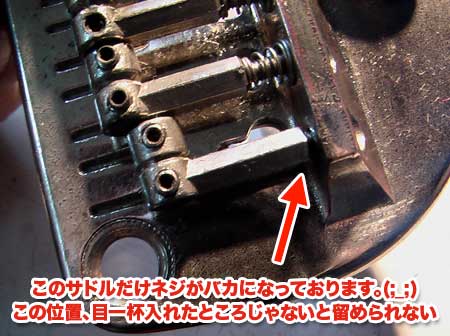

サドルの一つが、取り付けネジがバカになっていました(;_;)。そう、オークションの写真でもサドルの一つだけスプリングが入ってなくて、めいっぱい後ろに取り付けられていたのを思い出しました。
ただ、ネジを目一杯奥まで閉めると、その辺りのネジはバカになっていなくて、固定は出来るようでした。なので、そのサドルを一番後ろに来るであろう６弦に移し（最初は４弦についてました）、あとはオクターブチューニングが偶然合う事を祈るのでした・・・・(^_^;)。

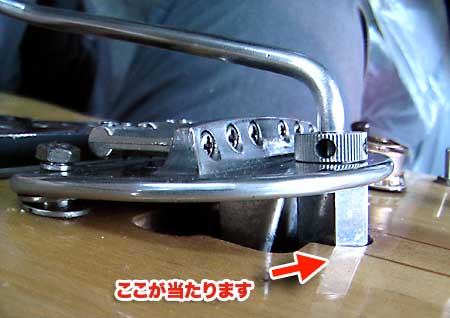

で、アームの可動域などを確認。アームダウンはアームの差し込み部分がボディーのザグリにぶつかる所が限界のようです。足りない時はここを削れば良いわけね・・・・えっ？削るの？(^_^;)。
で、なんやかやとアームをいじっていると・・・・・

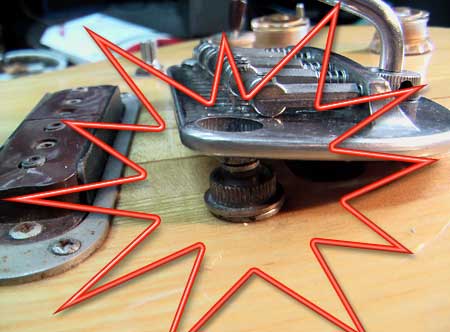

あ〜ん、また左側のナットが外れてしまってます・・・・(>_<)。あ〜、ちゃんとはまったようでも緩いのね。
さてどうする？接着剤じゃ強度は出せないだろう。このナットというかワッシャーを万力で少しつぶしてやれば、キツくはまるか？いや、そう巧くはつぶせないだろう・・・。溶接かぁ？いや何か薄い金属でも挟み込んで、キツくしてやれれば良いのだが・・・・・と、いろいろと悩んだ結果・・・・

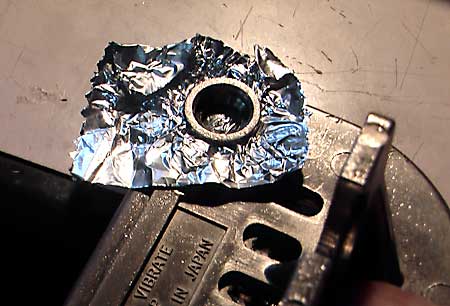

アルミホイルを挟んで打ち込んでみました。ちゃんと隙間にアルミホイルが入っているかどうかは定かではありませんが、破ける事無く打ち込めました。いいのか？はみ出た部分をカッターで丁寧に切り取りました。今のところ大丈夫そう・・・ではあります。
さあ、次はネックのナットですね。

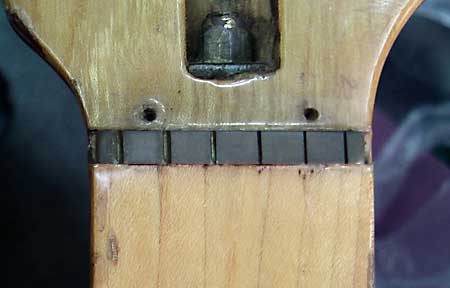

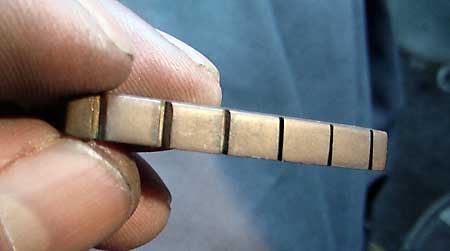

何でも出てくる、私の魔法の部屋(^_^;)。なぜかブラスナットの在庫がありました。
ありゃ、でも幅がちょっとが短いですね。でもまぁ、仮、ですからとりあえずこれで弦を張りましょう。もしこのギターが使い物になるようだったら・・・・・へへ、当然ローラーナットですね！

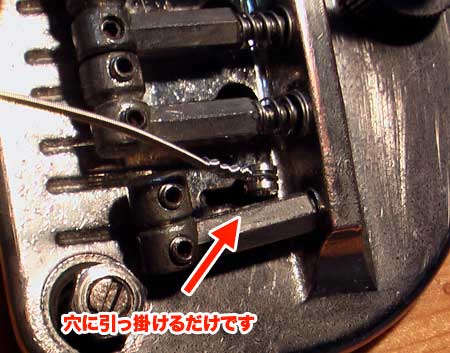

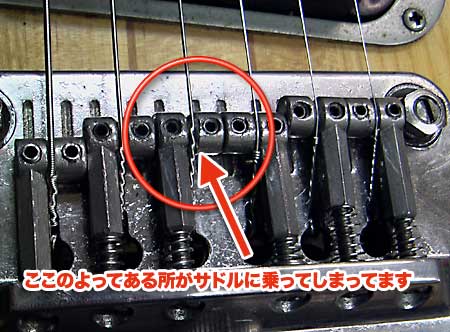

さあ、弦を張りますよ〜！弦はブリッジの上から穴に引っ掛けるだけという、シンプルな構造。弦交換は楽そうですね。

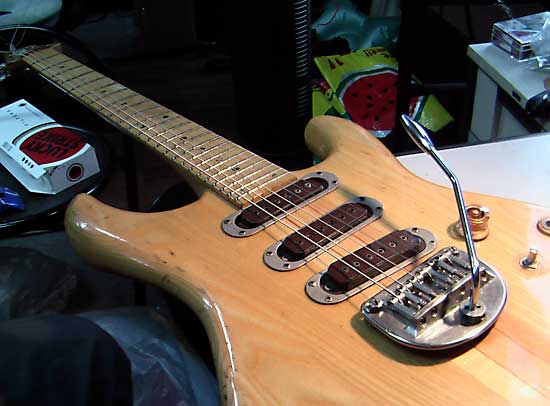

で、弦が張れました〜！懸案の６弦のオクターブチューニングも無事合いました(^_^;)。今回ペグの掃除はしておりません。ほら、やっぱり使えるようだったらいずれは・・・ロックペグに交換ですものね！
そしてそして！持った感じがなんか弾きやすい、と思ってメジャーをあててみたらば・・・・・！！！なんとこいつはミディアムスケール（ギブソン）でしたぁああ〜！ストラトシェイプの GO II だから、てっきりフェンダーサイズだと思っていたらば、あ〜、丸加スペシャル "GO" まっしぐらですねぇ(^_^;)。
さあ、うれしさ倍増でいざ試し弾きと思ったら、センターのシングルの音が出てない・・・・断線？キャビティ内の配線は見た目は大丈夫だったのですが、センターにテスターをあててみた所、導通がありません・・・。ピックアップも開けてみましょう！

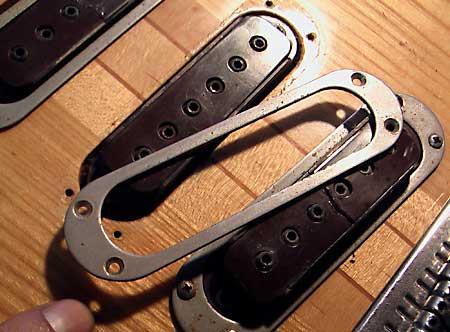

シングルなのにこの金属のエスカッションが付いている所がまた、高級感ですねぇ。このエスカッションは磁石がくっつきました。

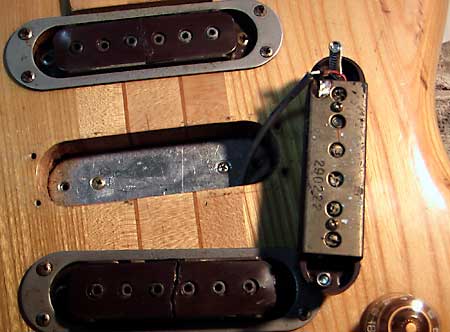

ピックアップの裏にもシリアルナンバーが入っていますし、ピックアップの穴の下には金属プレートまで入っています。さらに・・

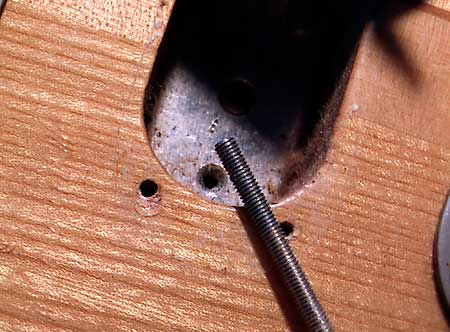

ピックアップの取り付けネジは、木ネジではなく通常のボルト。受け側の金属にネジが切ってあるんですね。いや〜、やっぱり "GO シリーズ"は気合いの入った作りですねぇ。で、肝心のピックアップはというと・・・・

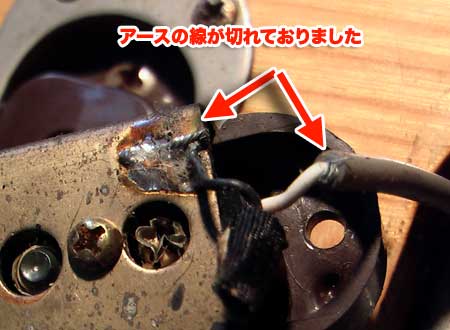

ピックアップ付け根で、ハースの線が切れておりました。唯一割れてないピックアップだったのにね。テスターで調べた所、ピックアップ自体は導通がありました。ついでに計った直流抵抗値は 10kΩ弱。フロント、リアとも同じでした。シングルにしちゃ大きい値ですね。音も期待できそうな予感！

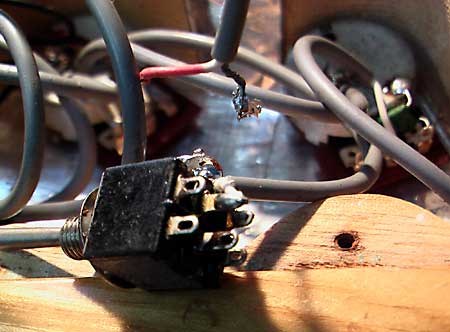

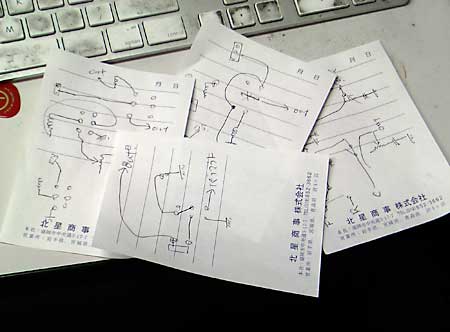

で、センターピックアップの on/off スイッチですが、たんなる on/off なのに、6P のスイッチが使われておりました。ん？だったら、パラレルとシリアルの切り替えスイッチにしちゃおうか？と、配線図を書いてみる・・・・
あれぇ〜？確か 6P で出来たはずなんだが・・と、いくつも書いては悩む事数時間・・・。あ、やっと見つかりました。

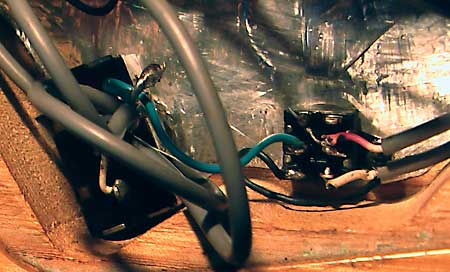

で、たぶん正しいと思われる配線をしてみたのですが、パラレルにはなるのだが、直列にするとセンターの音が出ない・・・・。テスターで調べてみた所、ピックアップの裏のボディーに金属プレートが入っている事もあって、リアかフロントどちらかが、配線キャビティーに来る前にどこかでアースに落ちているらしい・・・・。で、とりあえず空中仮配線でリアとセンターの直列繋ぎだけやってみましたが、パワーは少々上がるものの、ハイが全然でなくて使いもになりそうも無い音だったので、元に戻しました。それぞれ 10kΩありますからねぇ、直列はこのピックアップでは現実的ではないようでした。
と、配線を戻してから、あ〜、センターの位相反転スイッチにする、って手があったなぁ〜と気づきました。そうするとブライアンメイの様なフェイスサウンドが作れますねえ。まぁ、それはまた後でやりましょう。
