夏休みの工作-光るピックアップ

　この間のフリーデイのライブで、丸加スペシャル Mark II に取り付けたおもちゃ、公開しちゃいましたが、何の事は無い、シングルコイルのピックアップカバーに、白色発光ダイオードを仕込んだものでした。(^_^;)。馬鹿にされるかと思いきや、意外と評判がよく・・(^_^;)。オンザロックスの”Ｋ”さんから、「俺のにも付けてくれ！」とのご依頼を頂きました。で、付けるギターが本物 GIBSON の SG！え～、そんな高いギターに・・いいの？で、フロントのハムバッキングに 12 個、仕込んでほしいとの事でした。　

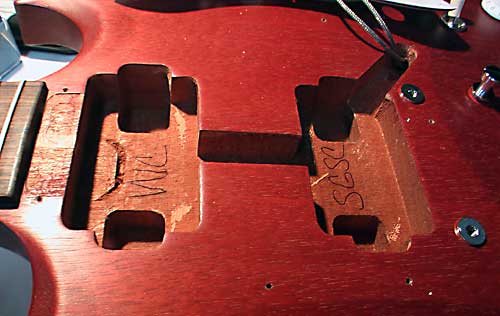

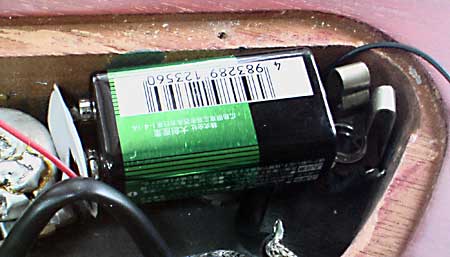

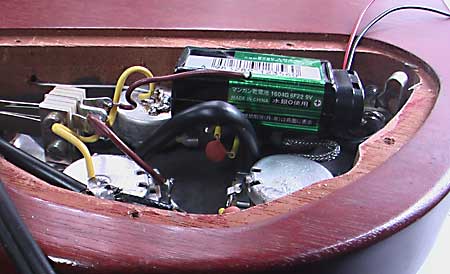

　危惧された点が少々・・・。SG って、手にした事は無いのですが、ボディーが薄いですよねぇ。電池を仕込むスペースがあるのか？そしてピックアップも高さのあるものは入らないのではないか？また、丸加スペシャル Mark II の方はシングルのPUサイズだったので、ピックアップカバーで作れたけど、ハムバッキングのサイズ・・、入れ物から作らなきゃ無いよねぇ。上手くフェイクできるか？

　まずはパーツやさんで部品の調達・・、っつっても、LED と抵抗、電池スナップと配線材が少々だけです。総額1500円弱。12 個仕込むのだが、抵抗の付け方ははどうするか？

　上のページに抵抗値の出し方の説明がありますが、なるべくコンパクトに作りたいので、ごてごてと抵抗をいっぱい付けるのは避けたい・・・、んで、LED ２個を直列にし、さらにそれ２列に１個抵抗を付けて、抵抗３本で済ませようと思いました。式的には、２個直列の回路が２こ並列に入っているので・・・

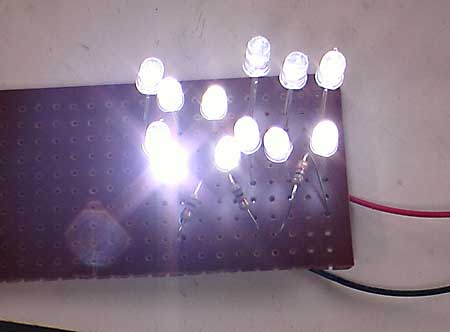

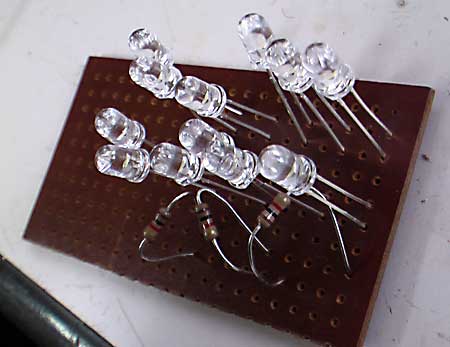

　で、多分 1 kΩをいれればいいか？って感じですが、念のため、蛇の目基盤にラフに組んでみました。

　さてそれでは、ケースを作りましょうか。こいつが一番の難関です。ぱっと見では、LED が仕込んである事が分からないようにフェイクしておかないと、本番でのびっくり度が違いますからねぇ～(^_^;)。”Ｋ”さんのご要望では、というか、リアハムもオープンタイプの黒が付いていましたので、黒で制作しますが、せっかく光るんだから、半透明にしといた方がピックアップ全体がもやっと明るくなるかも・・？ということで、

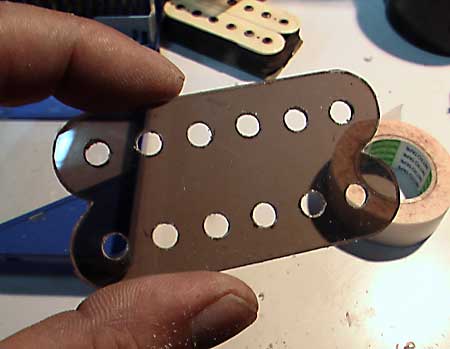

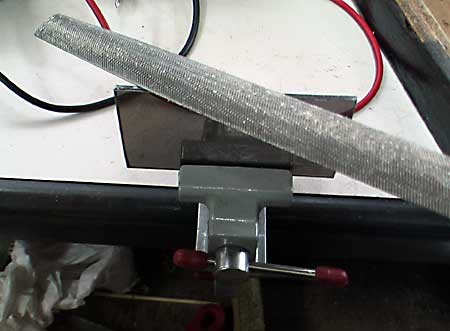

　ジャンクなミニストラトのピックガードを作った時に余っていた、半透明の塩ビ版を表面に使う事にいたしました。

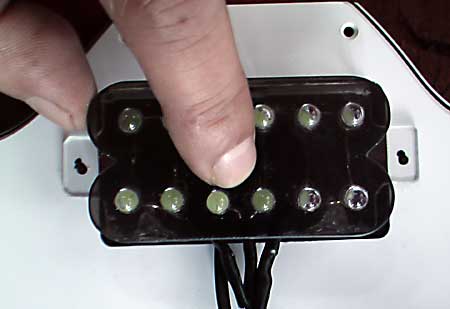

　ちょっとピックアップらしくなってきましたね。では、LED をとりつけてみます。

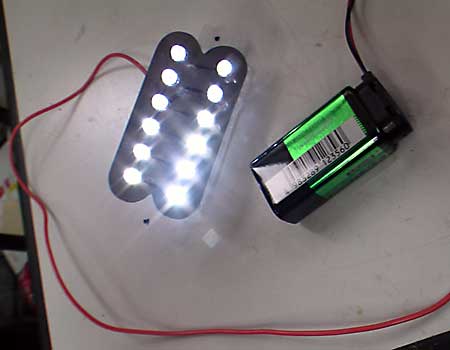

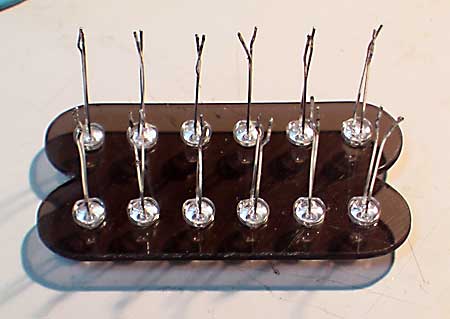

　LED は表面からあまり飛び出すと、ポールピースっぽく見えなくなるので、半分くらい顔を出した所で、瞬間接着剤で固定いたしました。

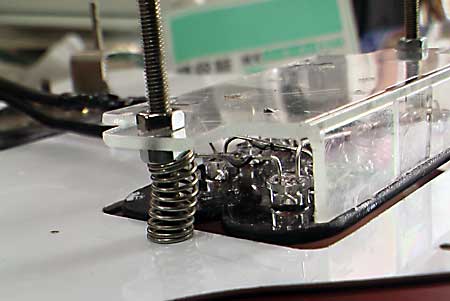

　さて、問題は裏側ですねぇ。SGはピックガードからつり下げねじを使って固定するタイプ。その取り付け部分も作らなきゃ無いですし、LED や抵抗は、空中配線の予定なので、金属でない方が良い・・、ホームセンターなどいろいろと見て回りましたが、いまいちコレ！ってのが無くて、部屋をゴソゴソと漁っていたら、ふと目についたものが・・・

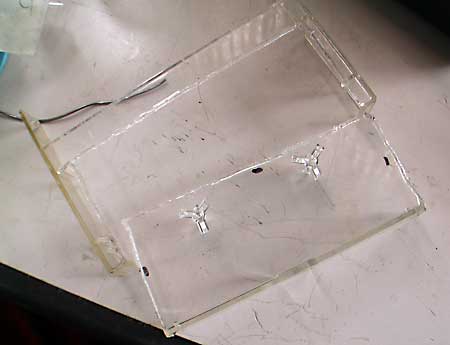

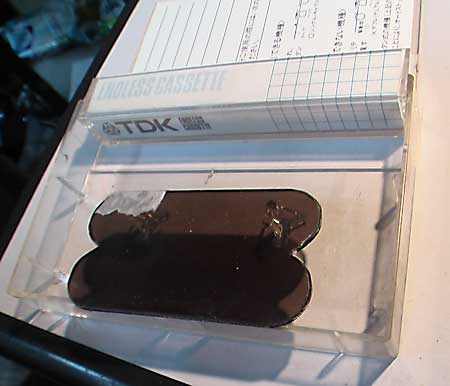

　カセットテープのケースであります。最近の薄型ではなくて、昔ながらのやつです。テープのリールの芯の所を固定する部分が２カ所、柱上に出っ張ってて、しかもヘリの部分とのサイズが偶然、ピッタンコ！こいつで作りませう！

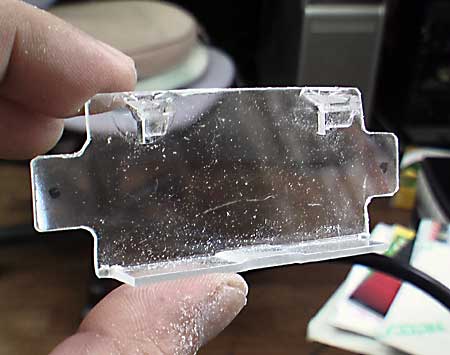

　先にカッターの刃を付けた半田ごてで、切り出しました。

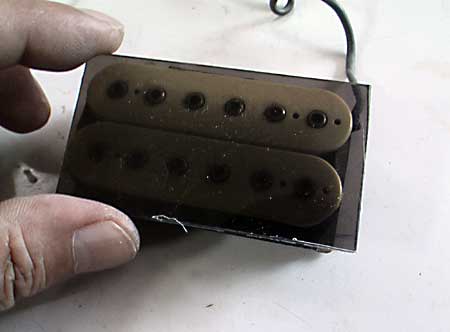

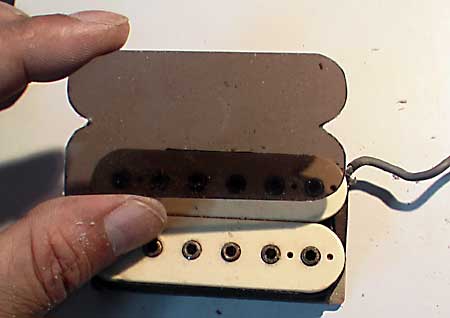

　ノギスを持っていって、現物の SG のサイズは測ってきていましたので、手持ちで同じ様なサイズのピックアップを参考に整形してゆきます。

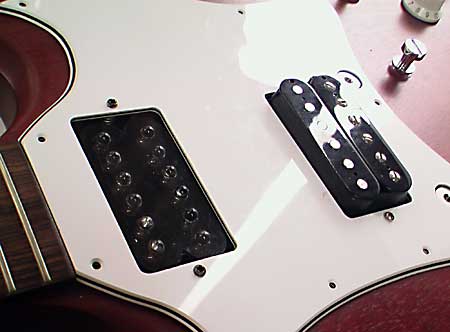

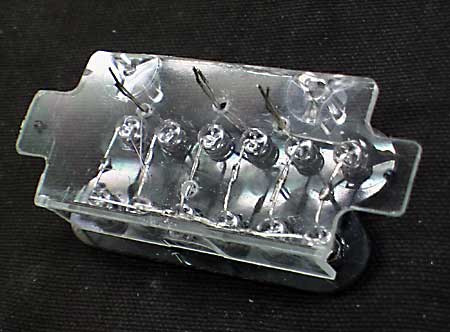

　こんな感じになりました。で、表面の部分と合わせてみると・・・

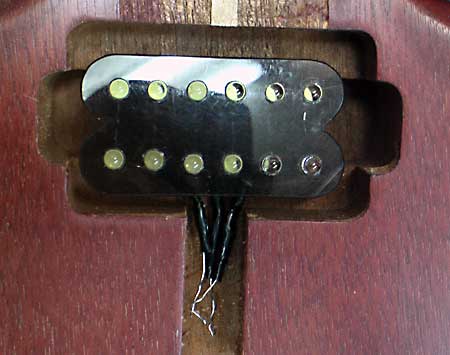

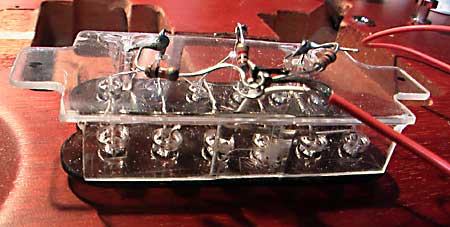

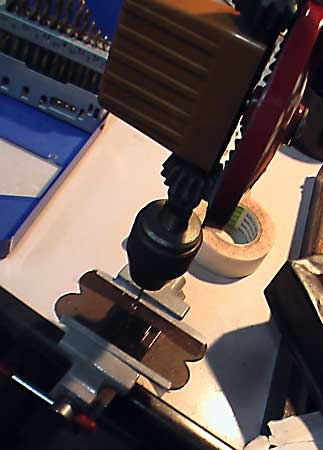

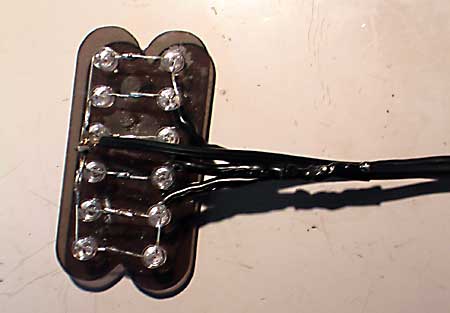

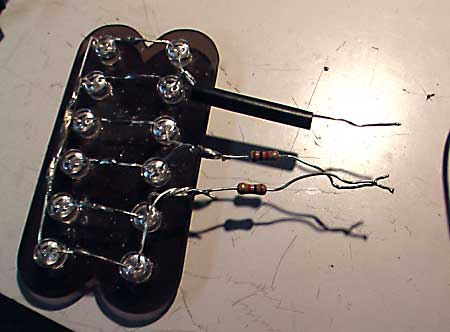

　裏面には、４カ所穴をあけています。縦に並んだ LED は２個ずつ直列につないで、その２個セット（全部で４個のLED）ごとに穴から足を出して、抵抗の空中配線は、ケースの外側でやろうという計画です。

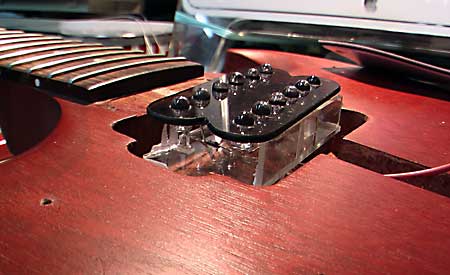

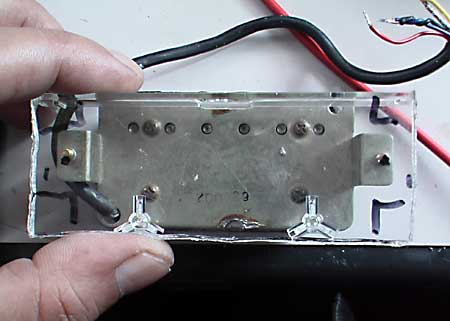

　この段階では、裏面のカセットから切り出した透明部分のプラスチックは、まだ固定していません。現物に合わせてみないと、取り付けねじの部分の大きさとか、新たに削る可能性もありますからね。で、この状態で”Ｋ”さんに見せて、オーケーを頂き、SG を受け取って参りました。

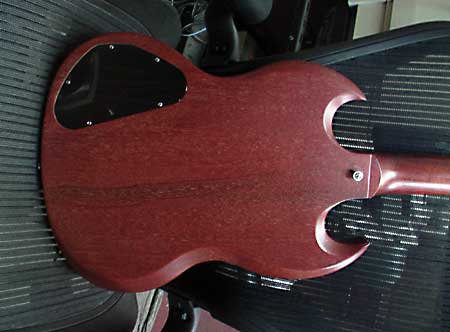

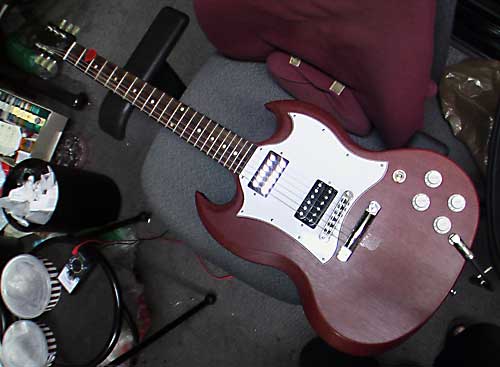

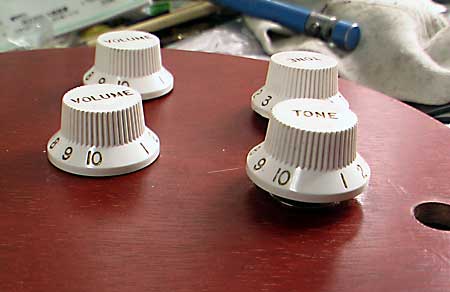

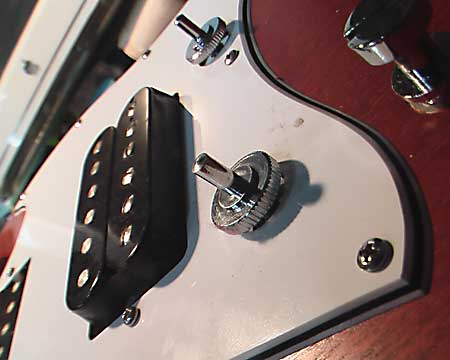

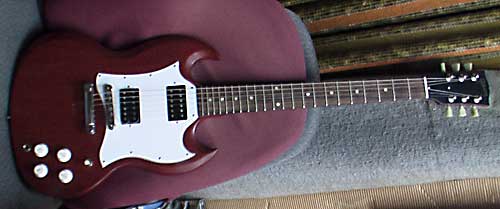

　私は初めて触ります、SG 。(^_^;)。元はピックガードが黒だったものを青木楽器さんで白に改造して頂いたそうです。合わせて、つまみ類もストラト用の白に変更してあります。

　初めて触った SG ですので、音も聞いてみましょう！一応比較対象は、シャーベルのリアのダンカン JB（TB-4）にしてみました。

　あらら、弦高低すぎて、チョッパー状態になってますねぇ。フレットに当たって弦がまともに振動出来ない状態です。ネックはやや順ぞり。でも、”Ｋ”さんは、ほとんどローコードでじゃかじゃか弾くだけだから、あまり気にならないのかな？ちなみにローコードでかき鳴らしてみると・・・

　まぁ、何とかなるか？(^_^;)。でもこれじゃあんまりなセッティングなので、ブリッジを調整し、オクターブチューニングも合わせ直してみました。

　これでも、私だとまだ弦高が低い状態ですが、かなり鳴るようになったでしょ！音的には、パワーは抑えめで、高域がわりと抜けるタイプですね。JB と比べるのはちょっと可哀想かな？(^_^;)。でも、このギターの一番の良い所は、その「軽さ」と「弾きやすさ」であります！マホガニーの極薄ボディーは、とても軽く、そしてストラップでつり下げた時のバランスもグッド！たいへん取り回しの楽なギターであります。アクション付けてコードをかき鳴らすには、とっても良いギターですね。

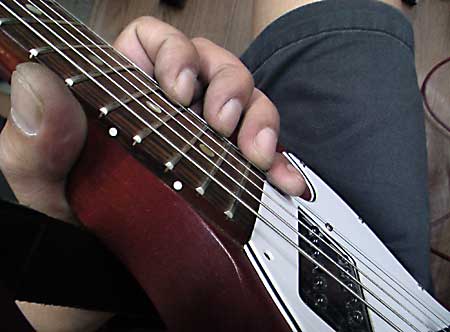

　ハイポジションが驚くほど弾きやすいです。何しろ完全にボーディーから出た所にフレットがありますから、22フレットでも、普通に12フレットあたりで弾いてる手の形で弾けちゃいます。GIBSON さ～ん、あと２フレット足しましょうよ！スペースも空いてるし・・(^_^;)。24フレット仕様でも楽々弾けると思うんですけど・・。

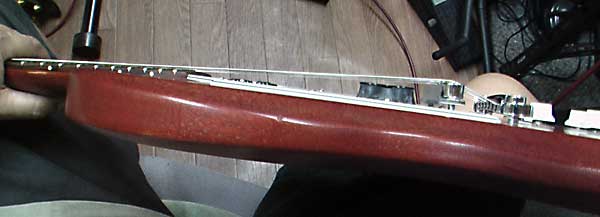

　このネックの仕込み角ですねぇ。レスポールよりもきついかな？フロントピックアップのあたりでは、弦はすぐボディーの上ですが、ブリッジの位置では、上のようにかなり高い所を弦が通っています。ギブソン系のギターの良い所はここですよねぇ。この仕込み角のおかげで、ピッキングがとてもしやすいのであります（私にはね）。フェンダー系はボディーとほぼ平行に弦が通っていて、ちょっとピックを深く入れるとピックガードに当たったりしてしまう所が、私はちょいと苦手であります。

　去年だったかな？知り合いの知り合いで、フェンダーのテレキャスとギブソンのレスポールでオクターブチューニングが合わないので、見てくれないか？といわれ、調整しにいった事がありましたが、どちらもひどい状態だった事があります。ネックがそっちゃってて、特にテレキャスの方は、12フレットあたりはすごく弦高が高いのに、ハイポジションでは音が詰まる状態。レスポールの方も6弦の12フレットより上では、弦がフレットに当たっちゃってて、まともに音に鳴らない様な状態。おそらく、ネックが順ぞりで、弦高が高くて弾きにくいのでローポジションに合わせてブリッジを下げた・・、でハイポジションでは、完全に弦がフレットにくっつくような状態・・・、ご本人はどちらもいい音が出る良いギターと思ってる様でしたが・・・、人様の本物のギブソンやフェンダーのトラスロッドをいじる勇気は、私にはありませんでしたので、まぁ、出来るだけオクターブチューニングを合わせて、お茶を濁して帰って参りました。
　なんぼ高い楽器でも、調整をちゃんとしてないと、その辺のジャンクギター以下ですねぇ。(^_^;)　それに手にした質感は、全うではあるけど、そんなに飛び抜けて良い感じはしませんでしたよ、GIBSON も FENDER も。
　レスポールだと、前に修理を頼まれた、オービルの"by GIBSON"じゃないカスタムのやつがすごい良かったし、グレコのミントコレクションのレスポールも非常にソリッド感の高くロングサスティーンの良いギターでしたねぇ。噂によると、Burny (Ferrnandes) のある時期のレスポールはすごく良いらしい・・・(^^ゞ。あと、ハービー（春日楽器）やトーカイの最初のやつも良かったなぁ～。国産万歳！
